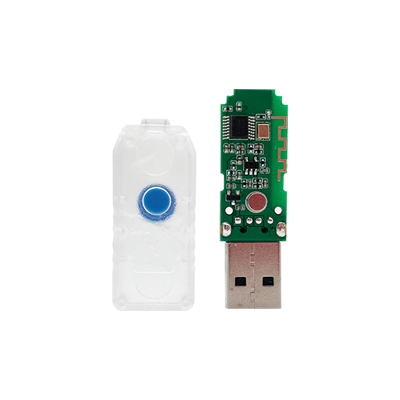

一、蓝牙USB皮线灯控制板介绍
BJ-TMKHC-OPA_V02是深圳弘沃科技开发的一款蓝牙LED幻彩控制器产品。它由高度集成的控制IC、电阻、二极管、三极管、晶振、集成电路、按键、麦克风、USB及红外接收头等部件构成。通过接入皮线灯可以实现灯光控制功能，搭配弘沃科技蓝牙公版手机灯控APP(华智智家sunhome)用户可以实现灯光颜色调节、亮度调节、音乐律动、定时开关、情景模式等功能，适用于家居、婚礼、生日、派对、饰品、礼物等应用场景。
二、主要参数
| 产品型号 |
BJ-TMKHC-OPA_V02（幻彩） |
接收距离 |
15-20米 |
| 供电电压 |
DC5V |
控制方式 |
手机APP+遥控 |
| 输出回路 |
1路 |
同时控制数量 |
安卓3-4个，IOS 7-8个 |
| 静态功耗 |
<0.15W |
可控点数 |
250个像素点 |
| 最大负载电流 |
< 4A |
支持芯片 |
WS2811等常用芯片 |
| 工作温度 |
-40 ～ +105℃ |
应用范围 |
皮线灯 |
| 输出功率 |
5V<20W |
支持语言 |
中，英文 |

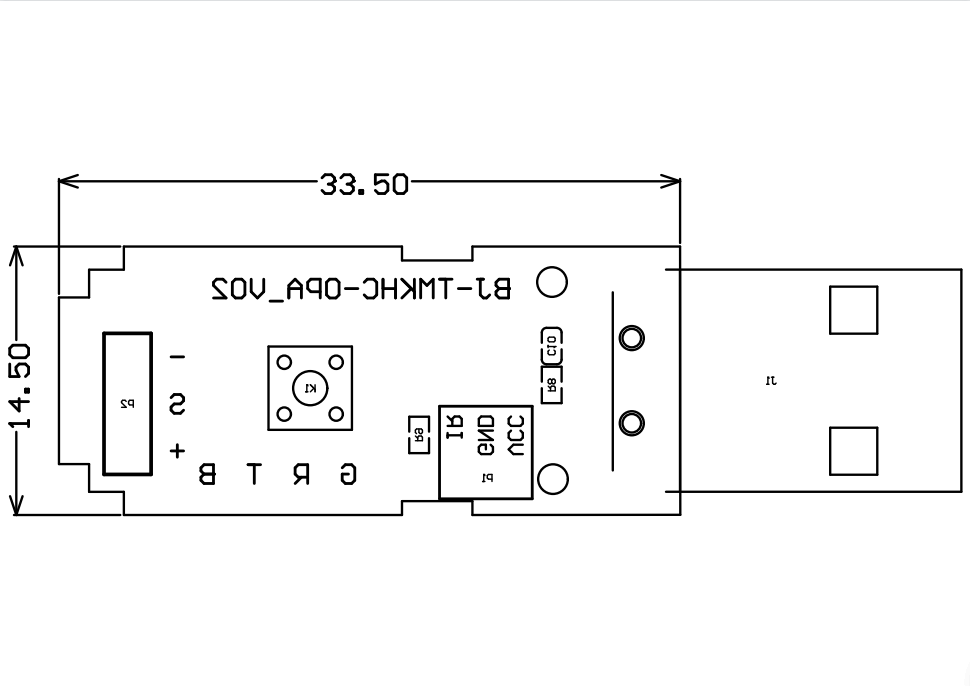

三、蓝牙USB皮线灯控制板板框尺寸图

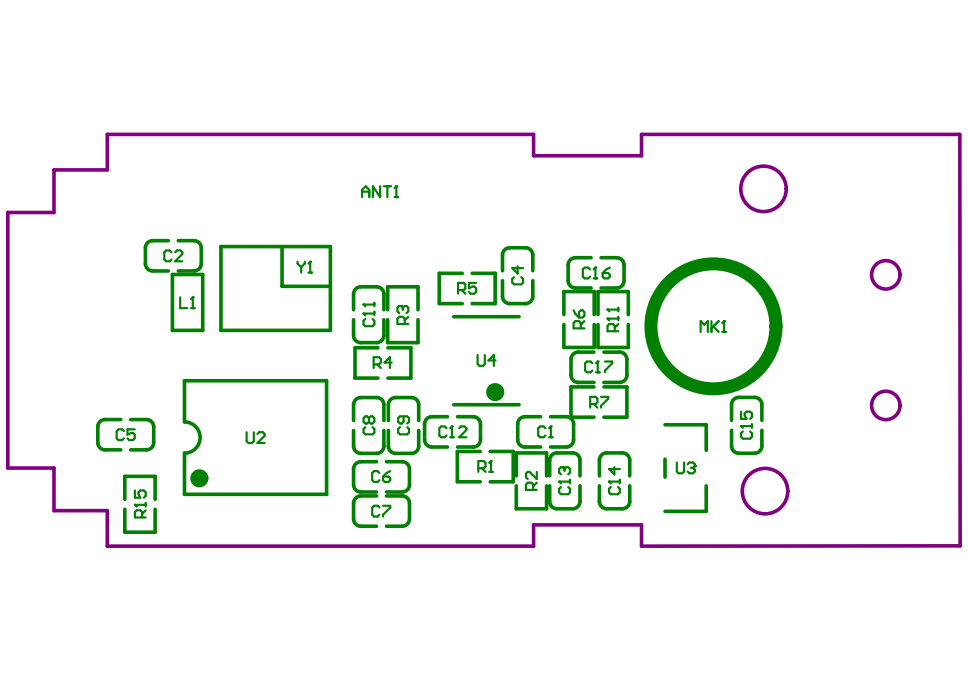

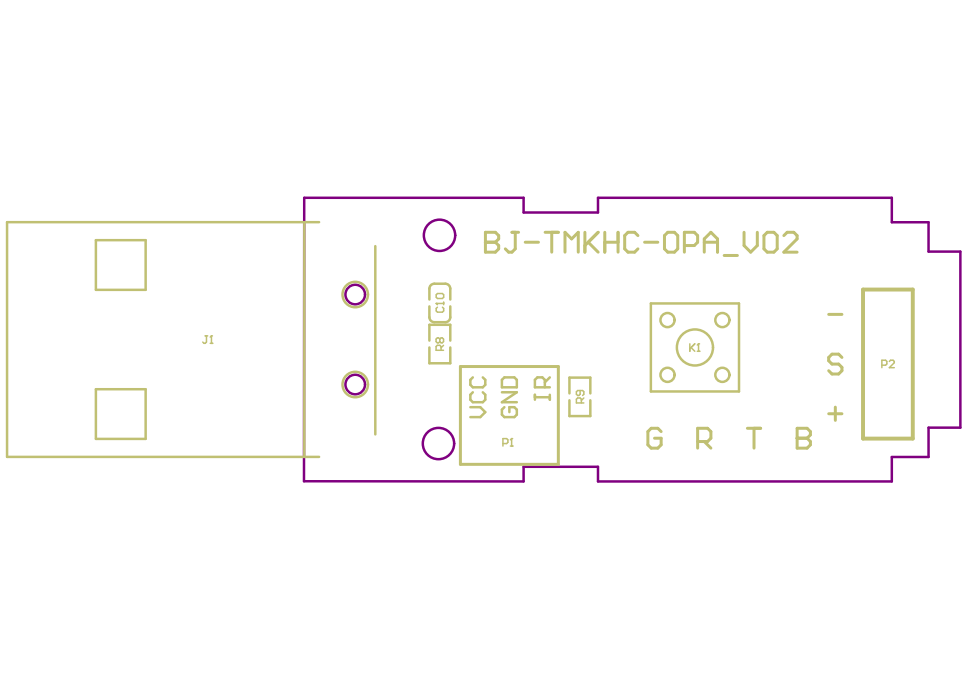

四、蓝牙USB皮线灯控制板接口位号说明
| 序号 |
位号 |
接口定义 |
| 1 |
G |
绿 |
| 2 |
R |
红 |
| 3 |
T |
串口发送端 |
| 4 |
B |
蓝 |
| 5 |
+ |
皮线灯正极 |
| 6 |
S |
信号 |
| 7 |
- |
皮线灯负极 |
